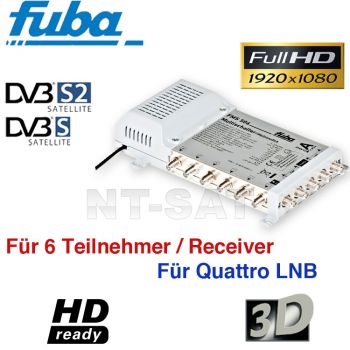

Fuba FMS 506 Sat Multischalter 5/6 für 6 Teilnehmer FULLHD 3D Switch
Für bis zu 6 Teilnehmer
Energiesparendes Netzteil
Beschreibung
Multischalter zur Verteilung von vier Satelliten-ZF-Ebenen (ein Quattro-LNB) und einem terrestrischen Eingang auf 6 Teilnehmer. Jedem Teilnehmer stehen durch Programmierung der Schaltkriterien 14 / 18 V, 0 / 22 kHz alle Übertragungsebenen unabhängig voneinander zur Verfügung.
Die geringe Durchgangsdämpfung des Satellitensignals ermöglicht die Gestaltung ausgedehnter Verteilnetze.
Die hohe Entkopplung der Übertragungsebenen und der Teilnehmeranschlüsse gewährleisten eine hohe Signalqualität für jeden Teilnehmer. Diese Multischalter bieten eine kostengünstige Lösung für die einfache Installation von kleinen und mittleren Satelliten-ZF-Verteilanlagen, ohne auf die hohen Fuba-Qualitätsstandards zu verzichten.
- Zum Anschluss an ein Quattro-LNB
- Zur Verteilung von 4 Satelliten-ZF-Ebenen und 1 terrestrischen Eingang auf 6 Teilnehmer
- Hohe Ausgangspegel durch integrierte Satellitensignal-Verstärker
- Geringe terrestrische Durchgangsdämpfung
- Hohe Entkopplung zwischen den Ein- und Ausgängen
- Hohe Linearität und Rückflussdämpfung
- Vollständige SMD-Bestückung der Platinen
- Leistungsstarkes Schaltnetzteil
Technische Daten
- Modell: FUBA FMS 506
- verteilt 1 Satellit und 1 Antennenanschluss an bis zu 6 Teilnehmer
- integriertes Netzteil
- kompatible Standards: DVB-S/DVB-S2 (HDTV/3D) & DVB-T
- Eingänge Satellit: 4 F-Buchsen
- Eingäng terrestrisch: 1 F-Buchse
- Eingangsfrequenzbereich Sat.: 950-2250 MHz
- Eingangsfrequenzbereich terr.: 88-862 MHz
- Durchgangsdämpfung Sat.: +2...-2 dB
- Durchgangsdämpfung terr.: -16...+/-2
- Dämpfung Rückweg: 17 (± 2) dB
- Ausgänge: 6 F-Buchsen
- Anschlüsse: F-Stecker
- Ausgangsfrequenzbereich: 5-2250 MHz
- Ausgangspegel Sat. max.: max. 96 dBµV
- Ausgangspegel terr. max.: max. 97 dBµV
- Verstärkung Terrestrik: -2 (+/-2)
- Entkopplung Sat./terr.: > 27 dB
- Entkopplung H/V: > 30 dB
- Entkopplung Ausgänge Sat.: > 30 dB
- Entkopplung Ausgang terr.: > 25 dB
- Rückflussdämpfung: > 10 dB
- Frequenzbereich Rückweg: 5...65 MHz
- Schaltmethode: 13/18 V, 0/22 KHz
- LNB-Spannungsversorgung: 4 x 13,5V
- LNB-Strom max.: max. 250 mA
- Netzversorgung: 230V/50-60 Hz
- Leistungsaufnahme: max. 6,5 W
- aktiv: ja
- Umgebungstemperatur: -10...+55°C
- Abmessungen BxHxT: 205 x 165 x 50 mm
- Gewicht: 600 g
Lieferumfang
- 1x Fuba Multischalter FMS 506
